Unités hydroélectriques

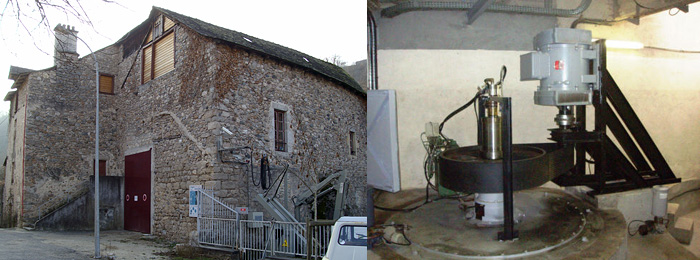

Entraygues

Caractéristiques générales
Commune Entraygues
Cour d'eau La Truyère
Date de construction 1986
Puissance PMB 400
Cote amont NGF 225.10
Cote aval NGF 221.60
Hauteur de chute brute 3.50
Débit d'équipement 23.5
Production annuelle 2.00 GWh
Date d'autorisation 08/09/1999
Durée d'autorisation 30
Caractéristiques canal amont
Matière Béton
Longueur 30
Section 40
Caractéristiques canal aval
Matière Béton +Talus terre
Longueur 50
Section 40
Caractéristiques barrage
Type Poids
Longueur 230
Hauteur 1.7

Entraygues

Caractéristiques techniques
Nombre de groupe(s) : 2 G1:18 m³/s  G2:5.5 m³/s

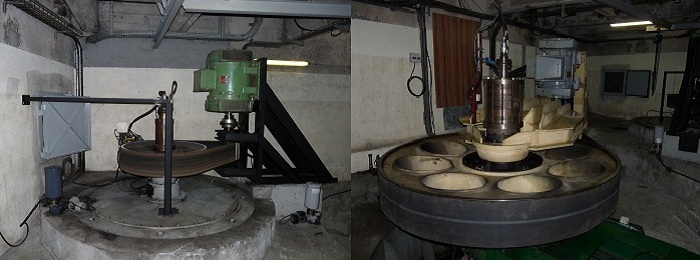

Eléments Fabricant Caractéristiques Mise en service
Turbine 1DurandKaplan - 143 rpm - 2 200mm - 524 kW1986
Turbine 2DurandKaplan - 260 rpm - 1 200mm1986
Multiplicateur 1 HutchinsonA courroie2010
Multiplicateur 2 HutchinsonA courroie2007
Génératrice 1Jeumont Schneider536 kVA - 1 015 rpm - 380V1986
Génératrice 2Leroy Somer120 kVA - 1 530 rpm - 380V1986
Transformateur Ligne évacuation
Mise en service 1986 Position Enterrée
Tension 400 V / 20 kV - 800 kVA Section NC
Puissance 800 kVA Longueur 100 m

Informations non contractuelles sujettes à modifications et évolutions permanentes.
