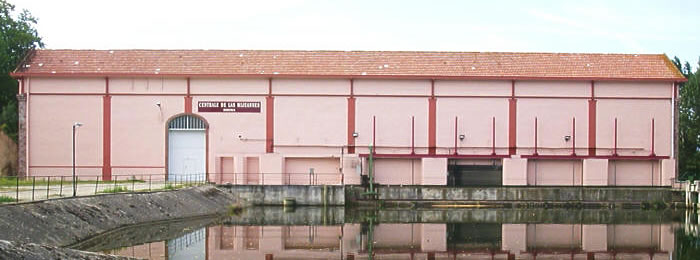

Las Mijeannes

Caractéristiques générales
Commune Rieux de Pelleport
Cour d'eau Ariège
Date de construction 1918
Puissance PMB 2282
Cote amont NGF 316.37
Cote aval NGF 311.20
Hauteur de chute brute 5.17
Débit d'équipement 40.0
Production annuelle 10.00 GWh
Date d'autorisation 27/10/1995
Durée d'autorisation 30
Caractéristiques canal amont
Matière Béton
Longueur 540
Section 35
Caractéristiques canal aval
Matière Béton
Longueur 300
Section 20
Caractéristiques barrage
Type Poids
Longueur 130
Hauteur 1.62 et 2.25

Las Mijeannes

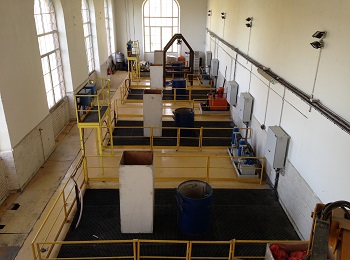

Caractéristiques techniques
Nombre de groupe(s) : 4 G1:10 m³/s  G2:10 m³/s  G3:10 m³/s  G4:10 m³/s
Eléments Fabricant Caractéristiques Mise en service
G1 TurbineEsacKaplan simple réglage inclinée1983
G1 MultiplicateurComelor240 / 1016 - 450 kW1983
G1 Génératrice asynchroneJeumont1000 tr / min - 500 kVA - 500 V1983
G2 TurbineEsacKaplan simple réglage inclinée1983
G2 MultiplicateurComelor240 / 1016 - 450 kW 1983
G2 Alternateur synchroneLeroy Sommer1000 tr / min - 450 kW - 500 V2013
G3 TurbineEsacKaplan simple réglage inclinée1983
G3 Alternateur synchroneBernard et Bonnefond250 tr / min - 500 kVA - 500 V2015
G4 TurbineEsacKaplan simple réglage inclinée1983
G4 Alternateur synchroneBernard et Bonnefond250 tr / min - 500 kVA - 500 V2015
Transformateur Ligne évacuation
Mise en service 2013 Position Enterrée
Tension 500 V / 20 kV Section 95 mm² Alu
Puissance 2500 kVA Longueur 660 m

Informations non contractuelles sujettes à modifications et évolutions permanentes.
